سینی کابل PVC: انتخاب سایز، فاصلهی پایه و محاسبهی سفارش
قاعدهی ۴۰ درصد، تعداد کابلی که در هر سایز جا میشود، فاصلهی لازم از کابل برق، و محاسبهی مرحلهبهمرحلهی تعداد بستهها.
سینی کابل تنها قطعهای در پروژه است که اگر کوچک بگیرید، هیچ راهی جز باز کردن همهچیز و شروع دوباره ندارید. کابل را میشود تعویض کرد، سوئیچ را میشود ارتقا داد، ولی سینیای که پر شده دیگر جا ندارد. این راهنما میگوید چطور سایز درست را حساب کنید، چند شاخه و چند پایه سفارش بدهید، و چه فاصلهای را با کابل برق رعایت کنید.
سینی، داکت، ترانک — کدام برای چه
| قطعه | کجا نصب میشود | کارش چیست |
|---|---|---|
| سینی کابل | سقف کاذب، دیوار، مسیرهای طولانی | حمل دستهکابل حجیم بین طبقات و اتاقها |
| داکت | روی دیوار، کنار پریز | مسیرهای کوتاه و قابلرؤیت |
| ترانک | کنار میز، لبهی دیوار | هدایت کابل به پریز، با درپوش تزئینی |
سینی برای حجم است؛ داکت و ترانک برای زیبایی و دسترسی. اگر بیش از بیست رشته کابل در یک مسیر دارید، جای سینی است.
قاعدهی ۴۰ درصد: مهمترین عدد این حوزه
سینی هیچوقت نباید بیشتر از ۴۰ درصد سطح مقطعش پر شود. این عدد سه دلیل دارد:
- گرما. کابلهای PoE برق میبرند و برق یعنی حرارت. کابل وسط یک دستهی فشرده راهی برای خنک شدن ندارد و گرم شدن، افت سیگنال را بیشتر میکند.
- فشار مکانیکی. وزن کابلهای بالایی، کابلهای کف سینی را له میکند. کابل شبکهی لهشده هندسهی زوجهایش به هم میخورد و همان چیزی که استاندارد را تأمین میکرد از بین میرود.
- آینده. سینی پر یعنی هر کابل جدید باید از کنار سینی رد شود. هیچ ساختمانی در طول عمرش کابل کمتر نمیخواهد.
چند رشته کابل در هر سایز جا میشود
سینیهای PVC دانوب در دو سایز ۱۵۰×۶۰ و ۲۰۰×۶۰ میلیمتر عرضه میشوند. با احتساب ضخامت دیواره، ظرفیت واقعی اینطور در میآید:
| سایز سینی | Cat6 UTP پر شدن ۴۰٪ | Cat6 UTP محافظهکارانه ۳۰٪ | Cat6 SFTP پر شدن ۴۰٪ |
|---|---|---|---|
| ۱۵۰ × ۶۰ میلیمتر | حدود ۱۰۸ رشته | حدود ۸۱ رشته | حدود ۷۴ رشته |
| ۲۰۰ × ۶۰ میلیمتر | حدود ۱۴۵ رشته | حدود ۱۰۹ رشته | حدود ۹۹ رشته |
ولی سینی را برای امروز نخرید
عدد بالا ظرفیت فیزیکی است، نه چیزی که باید سفارش بدهید. قاعدهی حرفهای:
تعداد کابل امروز × ۱٫۵ = تعدادی که سینی باید جا بدهد
یعنی برای ۶۰ کابل امروز، سینیای بگیرید که ۹۰ رشته را در ۴۰ درصد جا بدهد. اختلاف قیمت دو سایز، در برابر هزینهی کشیدن سینی دوم در سقف کاذب، ناچیز است.
فاصله از کابل برق
کابل شبکهی بدون شیلد و کابل برق نباید در یک سینی و چسبیده به هم بروند. برق ۵۰ هرتز روی زوجهای داده نویز القا میکند و نتیجهاش خطاهای پراکندهای است که هیچوقت به کابلکشی نسبت داده نمیشوند.
| وضعیت | حداقل فاصله |
|---|---|
| کابل UTP موازی با کابل برق، بدون جداکننده | ۲۰ تا ۳۰ سانتیمتر |
| با جداکنندهی فلزی ارتشده در همان سینی | ۵ سانتیمتر |
| کابل SFTP با شیلد ارتشده | ۵ تا ۱۰ سانتیمتر |
| تقاطع عمود بر هم | محدودیت خاصی ندارد |
اگر مجبورید کابل داده را نزدیک برق ببرید، بهجای رعایت فاصله سراغ کابل SFTP بروید — به شرطی که شیلدش را واقعاً به ارت رک وصل کنید.
هر چند وقت یک پایه؟
سینی PVC سبک و ارزان است، ولی زیر بار و در گرما خیز برمیدارد. سینی افتاده هم زشت است و هم روی کابلهای زیرش فشار میآورد.
| شرایط | فاصلهی پایهها |
|---|---|
| بار سبک، محیط معمولی | هر ۱ تا ۱٫۲ متر |
| سینی پر یا محیط گرم | هر ۸۰ سانتیمتر |
| دو طرف زانو و اتصال | حتماً یک پایه در فاصلهی ۲۰ سانتیمتری |
سفارش: بستههای ۸ تایی
بدنه و درب سینی در بستههای ۸ شاخهای عرضه میشوند — این واحد فروش کارخانه است و سفارش تکی امکانپذیر نیست. شمارندهی صفحهی کالا هم روی همین عدد ۸ حرکت میکند، پس اشتباه سفارش دادن سخت است.
پایه، رابط و زانو تکی فروخته میشوند.
محاسبهی سفارش، مرحله به مرحله
- متراژ مسیر را از نقشه یا با متر لیزری در بیاورید و ۱۰٪ به آن اضافه کنید.
- تعداد شاخه = متراژ ÷ طول هر شاخه. طول شاخه روی صفحهی کالا نوشته شده؛ برای شاخهی دو متری رایج، هر بستهی ۸ تایی ۱۶ متر پوشش میدهد.
- درب = دقیقاً به تعداد بدنه. درب نگذاشتن یعنی گرد و غبار و آسیب فیزیکی روی کابلها.
- پایه = متراژ ÷ ۱ (یک پایه در هر متر) بهعلاوهی یکی برای هر زانو.

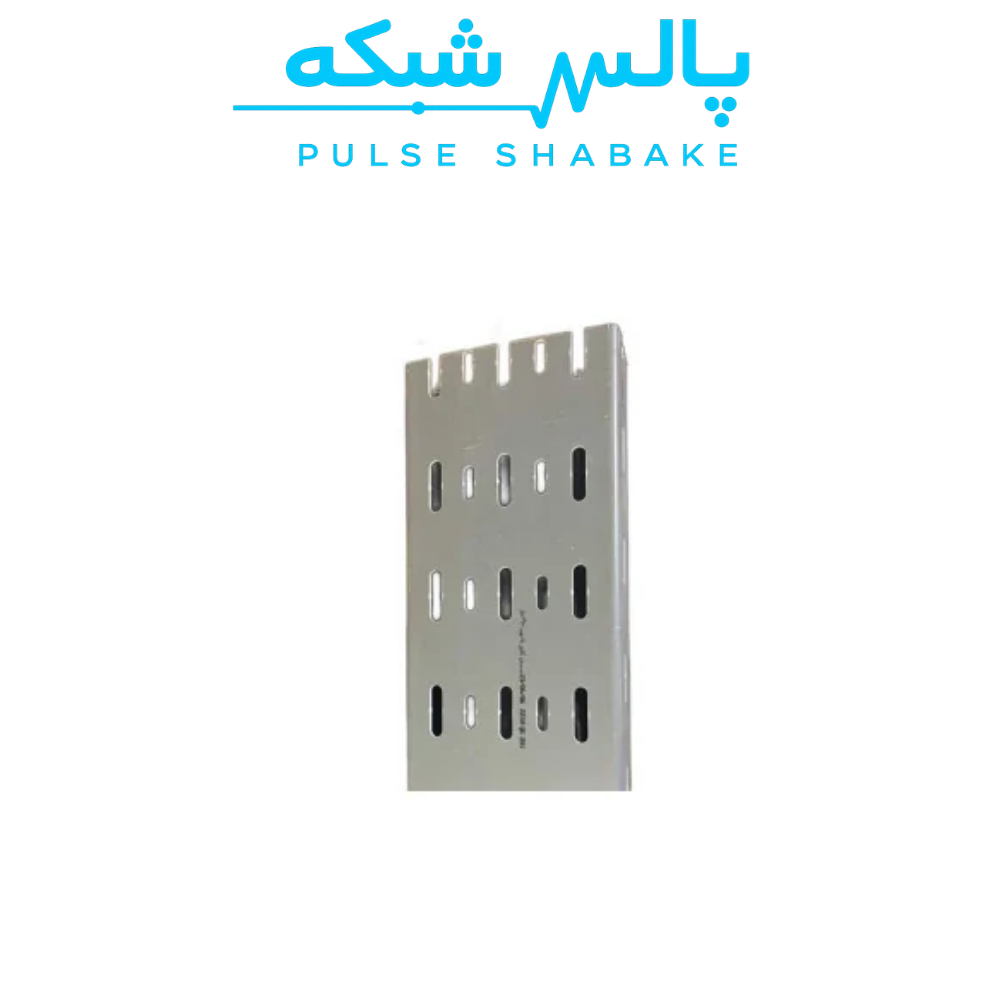

- رابط = تعداد شاخهها منهای یک، برای هر مسیر پیوسته.

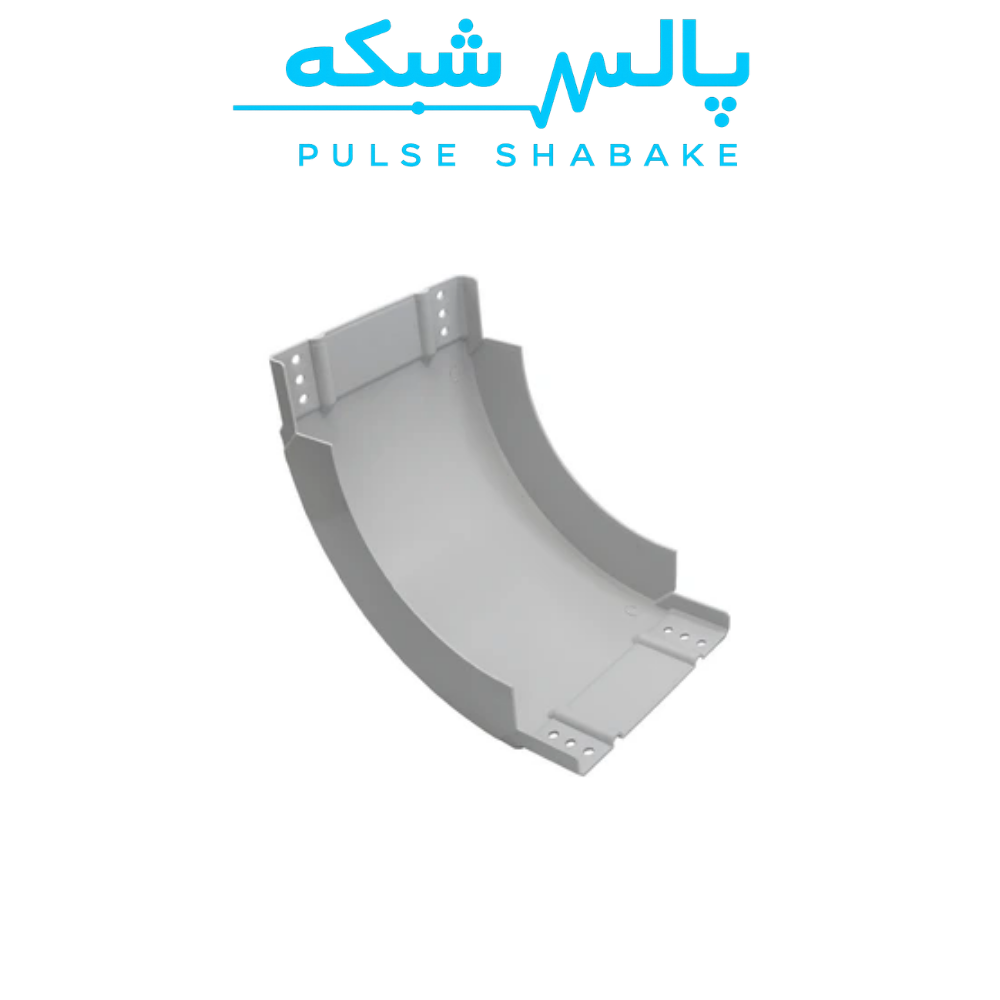

- زانو = تعداد تغییر مسیرهای نقشه.
سه اشتباه رایج در نصب
۱. خم تند در زانو
حداقل شعاع خم کابل شبکه چهار برابر قطر کابل است — برای Cat6 یعنی حدود ۲٫۵ سانتیمتر. کابلی که در زانو تا بخورد، همانجا مشخصات الکتریکیاش را از دست میدهد و تستر «Fail» میدهد بیآنکه چیزی از بیرون دیده شود.
۲. کشیدن با زور
حداکثر نیروی کشش مجاز برای کابل چهارزوج حدود ۱۱۰ نیوتن است، یعنی چیزی نزدیک به وزن یازده کیلوگرم. اگر برای عبور دادن کابل باید زور بزنید، مسیر مشکل دارد نه کابل.
۳. بستن بستها تا ته
بست کمربندی باید کابل را نگه دارد، نه فشار بدهد. اگر روی روکش کابل فرورفتگی میبینید، بست سفت است. قاعده: بعد از بستن، باید بتوانید دستهکابل را داخل بست بلغزانید.
پرسشهای پرتکرار
در سینی کابل ۱۵۰ در ۶۰ چند رشته کابل شبکه جا میشود؟
با رعایت قاعدهی پر شدن ۴۰ درصدی، حدود ۱۰۸ رشته کابل Cat6 UTP و حدود ۷۴ رشته Cat6 SFTP. اگر بیشتر کابلها PoE هستند، بهخاطر حرارت روی عدد محافظهکارانهتر ۳۰ درصد بمانید که میشود حدود ۸۱ رشته.
چرا سینی کابل را نباید بیشتر از ۴۰ درصد پر کرد؟
سه دلیل: کابلهای PoE در دستهی فشرده گرم میشوند و افت سیگنال بیشتر میشود؛ وزن کابلهای بالایی کابلهای کف سینی را له میکند و هندسهی زوجها را به هم میزند؛ و جایی برای کابلهای آینده باقی نمیماند.
فاصلهی کابل شبکه از کابل برق چقدر باید باشد؟
برای کابل UTP بدون شیلد که موازی کابل برق میرود، ۲۰ تا ۳۰ سانتیمتر. با جداکنندهی فلزی ارتشده یا با کابل SFTP که شیلدش به ارت وصل است، ۵ تا ۱۰ سانتیمتر کافی است. جایی که دو کابل عمود بر هم قطع میشوند محدودیت خاصی ندارد.
چرا سینی کابل فقط در بستههای ۸ تایی فروخته میشود؟
بدنه و درب سینی PVC واحد فروش کارخانهایشان بستهی ۸ شاخه است و تکی عرضه نمیشود. شمارندهی تعداد در صفحهی کالا هم روی مضرب ۸ حرکت میکند. پایه، رابط و زانوی سینی اما تکی قابل سفارشاند.
فاصلهی پایههای سینی کابل PVC چقدر باشد؟
در شرایط معمولی هر ۱ تا ۱٫۲ متر یک پایه. اگر سینی پر است یا محیط گرم است، فاصله را به ۸۰ سانتیمتر کاهش بدهید، چون PVC زیر بار و حرارت خیز برمیدارد. دو طرف هر زانو هم باید پایه داشته باشد.
